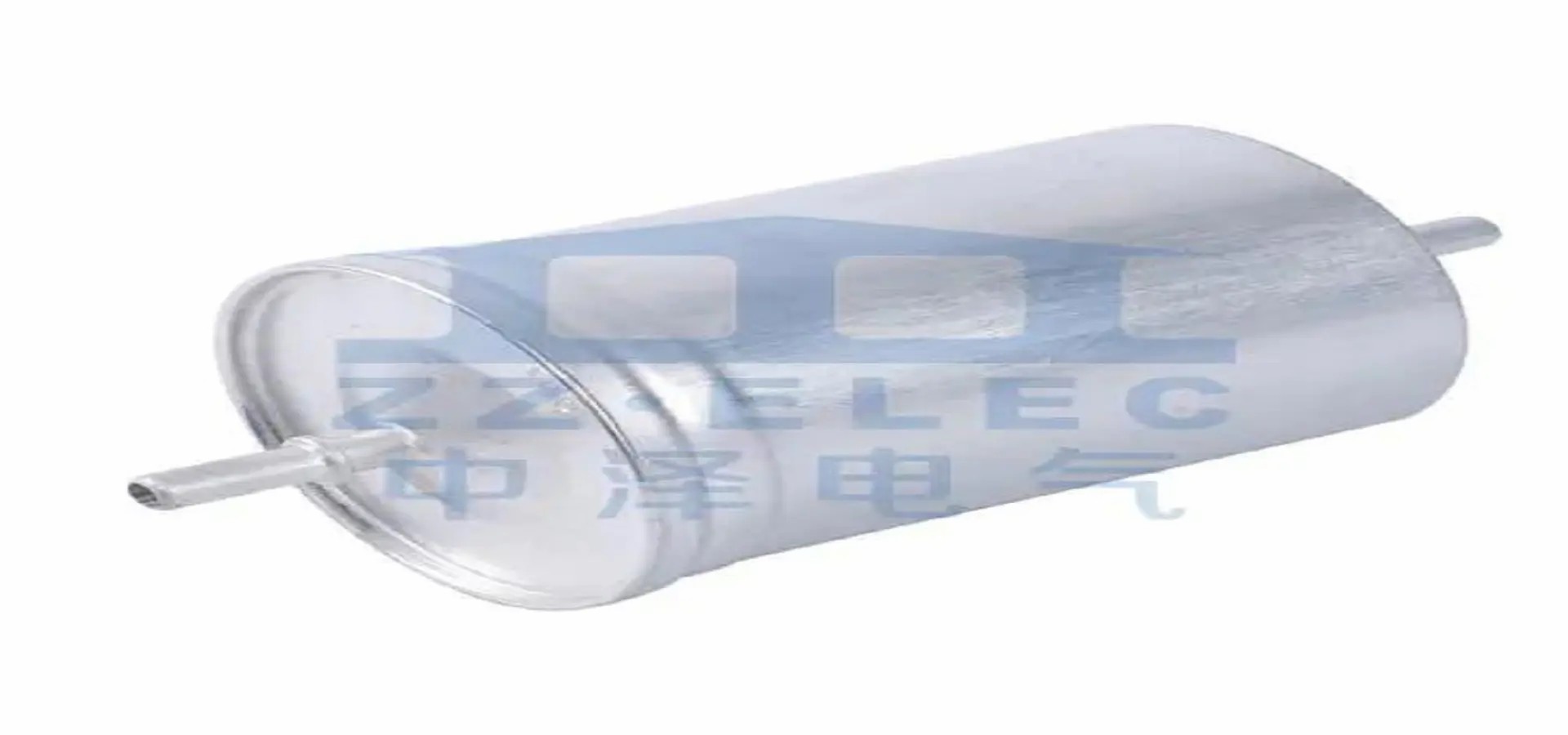

Alumínium kondenzátor alkatrészek

A alumínium elektrolitkondenzátor a kondenzátoripar egyik alapvető alapja, amelyet hatalmas mennyiségben használnak, mind ED eszközként, mind SMD formában. Kínálják a kapacitás szintjét egy adott kötetnél, és általában az egyik költségtípus. Magas üzemi hőmérsékleti tartományuk és nagyon széles működési frekvencia spektrumuk van, ezért gyakran megfigyelhetők olyan alkalmazásokban, mint például a tápegységek vagy a kapcsoló üzemmód-átalakítók, mivel simítják a DC feszültségeket és csökkentik a zajt magasabb frekvenciákon. Ezeket általában az 50/60 Hz -es tápegységekben is megtalálják a leválasztás céljából.

Egy alumínium elektrolitikus kondenzátor anód alumínium fóliából, katód alumíniumfóliából és folyékony elektrolitból áll, amely összeköti a kettőt, és képezi a dielektrikumot. Ez a tulajdonság lehetővé teszi egy nagy kapacitási értéket egy alacsony impedanciaértékkel rendelkező kis csomagban, összehasonlítva más dielektrikumokkal, mint például a mylar vagy a csillám, és még alacsonyabb, mint a szuperkapacitorok.

Az anód alumíniumfóliát maratjuk, durván, majd egy elektromosan szigetelő alumínium -oxid Al2O3 -t képezünk egy alkalmazott árammal. Ezt a folyamatot anódos oxidációnak nevezzük, és ez megadja az alumínium anódjának jellegzetes szemcsés szerkezetét, amely sok energiát képes felszívni. Az anódot ezután egy fémkapcsolón keresztül csatlakoztatják a belső áramkörhöz.

Az anód összekapcsolása után a katód alumínium fóliát maratják, és vékony réteg alumínium -oxidot is képeznek. A katód csatlakozik a földelő terminálhoz, és gyűjtőként működik. Az elektrolit egy ionosan vezetőképes folyadék, amely összeköti a két fóliát, és igazi katódként szolgál. Ez a felelős azért is, hogy a kondenzátor öngyógyítson; Amikor a dielektromos helyi gyenge pont kialakul, az átfolyó szivárgási áram növeli a dielektrikum vastagságát ezen a helyen, ezáltal javítva annak ellenállását.

Az alumínium elektrolit kondenzátor másik kulcsfontosságú jellemzője, hogy ez egy polarizált eszköz. Ez azt jelenti, hogy a DC feszültség helyes polaritását kell alkalmazni annak biztonságos működtetése érdekében. A váltóáramú feszültséggel vagy a rossz polaritással történő működtetés megkísérlése a kondenzátor rövidzárlatára és elpusztítására.

Teljesítményük és viszonylag alacsony árú alumínium-elektrolitkondenzátorok miatt számos alkalmazás tűzőkapocs, például tápegységek és kapcsoló üzemmódú tápegység konverterek, DC-DC konverziós és energiatárolásban. Emellett népszerűek az autóipari elektronikában, mint bemeneti és kimeneti leválasztó kondenzátorok, ipari kezelésekben és szünetmentes tápegységekben.

Az alumínium elektrolit kondenzátorok különféle gyártóinak ESR összehasonlításakor meg kell jegyezni, hogy a különbségek viszonylag csekélyek. A nagyobb különbség az egyes kondenzátorok kapacitásában és feszültségének besorolásában rejlik. A kondenzátor csomagolásának (méretének) megváltoztatása általában nem változtatja meg az ESR -t, ám ez befolyásolja a fodrozódási áramot és a hőállóságot. A kondenzátor feszültségértékelése meghatározza, hogy mennyi energiát képes kezelni; A magasabb feszültség -besorolások robusztusabb és nagyobb méretű csomagokat igényelnek.
