A szuperkondenzátor cella alapvető felépítése

A szuperkondenzátor szerkezet az elektrokémiai tervezés csodája, amelyet a hagyományos kondenzátorok és akkumulátorok közötti szakadék áthidalására terveztek. Az eszköz alapvetően két elsődleges mechanizmuson keresztül tárolja az energiát: elektrosztatikus kétrétegű kapacitás (EDLC) és pszeudocapacitance. Az egész szerelvény az ionadszorpcióhoz rendelkezésre álló felület maximalizálására épül, miközben minimalizálja a belső ellenállást. Ezt a finom egyensúlyt a pontos elrendezéssel érik el szuperkondenzátor alkatrészek mindegyik kritikus szerepet játszik a teljesítményben, a hosszú élettartamban és a biztonságban. Az alapcella két elektródából, egy szeparátorból és egy elektrolitból áll, amelyek mindegyike egy robusztus burkolatban van elhelyezve, amely biztosítja a szerkezeti integritást és megakadályozza a szivárgást.

Az energiatárolás szíve: elektródák és áramgyűjtők

Az elektródák a legkritikusabbak szuperkondenzátor szerkezeti összetevői , amely közvetlenül meghatározza az eszköz kapacitását és teljesítménysűrűségét. Jellemzően nagy felületű aktív anyagokból, például aktív szénből, grafénből vagy szén nanocsövekből állnak, amelyek fémes áramkollektorra vannak bevonva. Az általában alumíniumfóliából készült áramkollektor az elektronok vezető útjaként szolgál az aktív anyagba való belépéshez és az onnan való távozáshoz. Az aktív anyag és az áramgyűjtő közötti tapadás minősége a legfontosabb; a rossz tapadás megnövekedett belső ellenálláshoz, valamint az eszköz élettartamának és teljesítményének jelentős csökkenéséhez vezet.

Aktív anyagok leszámolása: aktív szén vs. fejlett nanoanyagok

Míg az aktív szén továbbra is az ipar igáslója a magas felület/költség arány miatt, a fejlett nanoanyagok egyre nagyobb teret hódítanak a nagy teljesítményű alkalmazásokban. Az aktív szén 1000-3000 m²/g felületet kínál, ami kiválóan alkalmas EDLC-k számára. Azonban az olyan anyagok, mint a grafén, kiváló elektromos vezetőképességet és könnyebben hozzáférhető pórusszerkezeteket kínálnak, ami potenciálisan növeli a teljesítménysűrűséget. A választás gyakran a költségek, a szükséges teljesítmény és az adott alkalmazás igényei közötti kompromisszumra vezethető vissza.

Az elektrolit: Az ionos autópálya

Az elektrolit az a közeg, amely ionokat szállít a két elektróda között a töltés és a kisütés során. Tulajdonságai – ionos vezetőképesség, elektrokémiai stabilitási ablak és üzemi hőmérséklet-tartomány – alapvetően fontosak a szuperkondenzátor névleges feszültsége, alacsony hőmérsékletű teljesítménye és általános hatékonysága szempontjából. Az elektrolitokat nagy vonalakban vizes (víz alapú), szerves (oldószer alapú) és ionos folyadéktípusokra oszthatjuk. Mindegyik a feszültség, a biztonság és a költségek közötti egyensúlyt kínálja, így a kiválasztás kritikus döntés a tervezett működési környezet alapján.

Az elválasztó és a burkolat szerepe az eszköz integritásában

Míg az elektródák és az elektrolitok kezelik az energiatárolást, az elválasztó és a burkolat a biztonságért, a megbízhatóságért és a mechanikai stabilitásért felelős hősök. Ezeket szuperkondenzátor alkatrészek biztosítsa, hogy a nagy energiájú mag biztonságos fizikai és elektromos határokon belül működjön. Ezen alkatrészek bármelyikének meghibásodása katasztrofális meghibásodáshoz vezethet, beleértve a rövidzárlatot, a termikus kifutást és az elektrolit szivárgását. Ezért anyagválasztásukra és tervezésükre szigorú műszaki szabványok vonatkoznak.

Az elválasztó: az elektromos rövidzárlatok megelőzése

A szeparátor egy vékony, porózus membrán, amely a két elektróda közé kerül. Elsődleges funkciója az elektródák elektromos leválasztása a rövidzárlat megelőzése érdekében, miközben kellően áteresztő, hogy lehetővé tegye az ionok szabad áramlását az elektrolitból. Az anyagnak kémiailag inertnek kell lennie az elektrolitban, és elegendő mechanikai szilárdságúnak kell lennie ahhoz, hogy ellenálljon az összeszerelési folyamatnak és az üzemi nyomásnak. A leggyakrabban használt anyagok közé tartoznak a polipropilén (PP) és a cellulóz alapú papírok, amelyeket a porozitás, az ionállóság és a kémiai stabilitás sajátos egyensúlya alapján választanak ki.

Elválasztó anyagok összehasonlítása: PP vs. cellulóz

A polipropilén és a cellulóz szeparátorok közötti választás kulcsfontosságú kompromisszumot jelent a biztonság és a teljesítmény között. A polipropilén egy hőre lágyuló műanyag, amely meghatározott hőmérsékleten megolvad, és egy beépített biztonsági mechanizmust biztosít, amely túlmelegedés esetén „leállítási” funkcióként ismert. Ezzel szemben a cellulóz általában alacsonyabb ionellenállást és jobb nedvesíthetőséget biztosít vizes elektrolitokkal, ami alacsonyabb ESR-hez és jobb teljesítményhez vezethet. A választás a gyújtószikramentes biztonság és a csúcsteljesítmény prioritásától függ.

A burkolat és a borító: Az első védelmi vonal

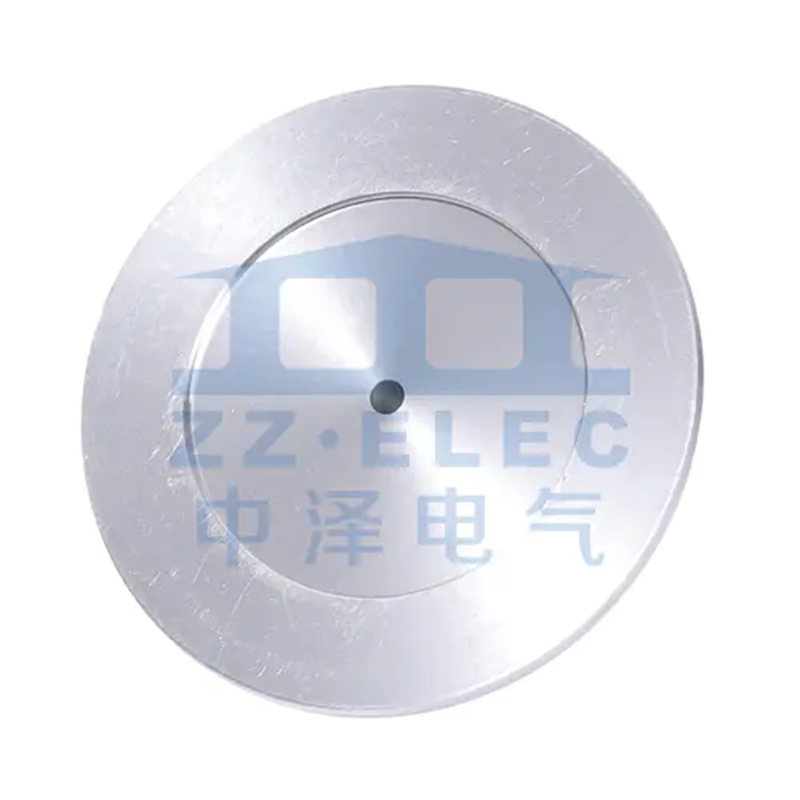

A külső burkolat a csatlakozófedelével együtt biztosítja a szuperkondenzátor hosszú távú megbízhatóságához szükséges mechanikai védelmet és hermetikus tömítést. A burkolat anyagának robusztusnak, elektromosan vezetőnek kell lennie (hogy kapocsként működjön), és ellenálljon az elektrolit korróziójának. Kedvező tulajdonságai miatt az alumínium gyakori választás. A nem porózus fedőlemez kritikus eleme a légmentes tömítés fenntartásának. Ez megakadályozza a nedvesség és az oxigén bejutását a cellába, ami lebontja az elektrolitot és az aktív anyagokat, ami gyors teljesítményvesztéshez és duzzadáshoz vagy meghibásodáshoz vezethet.

Terminálok és egyéb alapvető hardver

A magelektrokémiai cellán túl a funkcionális szuperkondenzátorok számos hardverelemet igényelnek, hogy megkönnyítsék az elektronikus áramkörbe való integrációt. Ide tartoznak a töltési és kisütési csatlakozási pontokat biztosító elektromos kapcsok, valamint a különféle biztonsági funkciók. Ezek kialakítása és minősége szuperkondenzátor szerkezeti összetevői kulcsfontosságúak az alacsony csatlakozási ellenállás, a hőciklus alatti megbízható működés és a biztonsági előírások betartása szempontjából.

Az alacsony ellenállású és nagy megbízhatóságú terminál kialakítása

A kivezetések az elektromos hidat jelentik a szuperkondenzátor belső áramgyűjtői és a külső áramkör között. Kialakításuk kritikus az Equivalent Series Resistance (ESR) minimalizálása szempontjából, amely kulcsfontosságú paraméter, amely meghatározza az eszköz kimeneti teljesítményét. A kivezetések az alkalmazástól függően különféle formájúak lehetnek, beleértve a csavaros füleket, huzalvezetékeket vagy felületre szerelhető betéteket. Az anyag jellemzően alumínium vagy rézötvözet, gyakran nikkellel vagy ónnal bevonva a korrózióállóság és a forraszthatóság javítása érdekében. A terminál gyenge kapcsolata érvénytelenítheti az alacsony ellenállású belső kialakítás előnyeit.

Termináltípus kiválasztása különböző alkalmazásokhoz

A terminál típusának kiválasztását a gyártási folyamat és a végfelhasználói környezet határozza meg. Például az autóipari vagy energiatároló rendszerekben használt nagyméretű, prizmás cellák általában robusztus csavaros kapcsokat használnak a biztonságos, nagyáramú csatlakozásokhoz. Ezzel szemben a fogyasztói elektronikához tervezett kisebb, hengeres vagy tasakos cellák radiális vezetékeket vagy lapos füleket használhatnak az automatizált nyomtatott áramköri kártya (PCB) összeszereléséhez.

Integrált biztonsági és felügyeleti funkciók

A modern szuperkondenzátorok, különösen a nagy megbízhatóságú alkalmazásokhoz készültek, gyakran közvetlenül építenek be további biztonsági és felügyeleti funkciókat. Ezek közé tartozhatnak a túlnyomás esetén a gáz kibocsátására szolgáló nyomószellőzők, a hőszabályozáshoz hőmérséklet-érzékelők (PTC vagy NTC termisztorok), valamint a túláram elleni védelem biztosítékai. Ezek az összetevők nélkülözhetetlenek a katasztrofális meghibásodások megelőzéséhez és annak biztosításához, hogy az eszköz a meghatározott biztonságos működési területen (SOA) belül működjön az életciklusa során.

GYIK

Mi a különbség a szuperkondenzátor és az akkumulátor felépítése között?

Az alapvető különbség az energiatárolási mechanizmusban és az ebből eredőben rejlik szuperkondenzátor szerkezet . Az akkumulátor kémiai kötésekben tárolja az energiát egy faradikus reakció során, amelyben ömlesztett elektródák vesznek részt, és vastagabb, robusztusabb elektródákat igényelnek. A szuperkondenzátor elsősorban elektrosztatikusan tárolja az energiát az elektródák felületén. Ez sokkal vékonyabb elektródákat és rétegesebb, szendvicsszerű szerkezetet tesz lehetővé, amely a térfogat helyett a felület maximalizálására összpontosít. Következésképpen a szuperkondenzátorok szerkezete egyszerűbb, az elektródákban nincsenek bonyolult fázisváltozások, ami gyorsabb töltési/kisütési sebességet és hosszabb ciklusélettartamot tesz lehetővé.

Hogyan befolyásolja az elektrolit megválasztása a szuperkondenzátor szerkezetét?

Az elektrolit megválasztása nagy hatással van a szuperkondenzátor szerkezet és tervezés. A vizes elektrolitok (például kálium-hidroxid) nagy ionvezető képességgel rendelkeznek, de alacsony feszültségű ablakuk (~1 V), ezért a hasznos feszültség eléréséhez a cellákat sorba kell helyezni. A szerves elektrolitok (pl. TEABF4 acetonitrilben) magasabb feszültségablakot kínálnak (~2,7 V), ami egyszerűbb egycellás konstrukciókat tesz lehetővé, de az oldószer gyúlékonysága és illékonysága miatt robusztusabb, hermetikusan zárt burkolatot igényelnek. Az ionos folyadékok nagy feszültséget és nem gyúlékonyak, de viszkózusabbak lehetnek, ami potenciálisan befolyásolja a szeparátor és a pórusok kialakítását az ionáramlás optimalizálása érdekében.

Miért olyan fontos a nem porózus fedőlemez a szuperkondenzátorok élettartama szempontjából?

A nem porózus fedőlemez kritikus fontosságú a hermetikus tömítés eléréséhez, ami kiemelkedően fontos a szuperkondenzátorok hosszú élettartama és megbízhatósága szempontjából. A porózus vagy rosszul tömített burkolatok lehetővé teszik, hogy a környezeti nedvesség és oxigén idővel lassan bediffundáljon a cellába. A szerves elektrolit rendszerekben a nedvesség reakcióba lépve savas melléktermékeket képez, amelyek korrodálják a belső alkatrészeket és lebontják az elektrolitot, ami megnövekedett ESR-hez és kapacitásveszteséghez vezet. Vizes rendszerekben az oxigén bejutása felgyorsíthatja az áramkollektorok korrózióját. A nem porózus burkolat lég- és vízzáró tömítést biztosít, megőrzi a belső kémiát, és lehetővé teszi, hogy a szuperkondenzátor megfeleljen a névleges élettartamra vonatkozó előírásoknak.

Újrahasznosíthatók a szuperkondenzátor alkatrészei?

Igen, a szuperkondenzátor alkatrészek nagyrészt újrahasznosíthatóak, bár a folyamat összetettebb, mint az egyszerű akkumulátorok esetében. Az alumínium burkolat és az áramgyűjtők könnyen újrahasznosíthatók a szabványos fém-újrahasznosító áramokon keresztül. Az aktív szén anyag visszanyerhető és potenciálisan újraaktiválható alacsonyabb minőségű alkalmazásokhoz. Az elektrolitok, különösen a szerves típusúak, speciális kémiai regenerációs eljárásokat igényelnek. Miközben az újrahasznosítási infrastruktúra még mindig fejlődik, az alumínium magas értéke és az elektronikai körforgásos gazdaságra való törekvés előmozdítja a szuperkondenzátor-újrahasznosítási technológiák fejlődését.

Milyen szerepet játszik a belső nyomás a szuperkondenzátor tervezésében?

A belső nyomás kritikus tervezési szempont. Működés közben, különösen nagy áramerősség vagy magas hőmérséklet esetén, az elektrolit gázt termelhet, ami növeli a belső nyomást. A szuperkondenzátor szerkezet , különösen a burkolatot és a burkolatot úgy kell megtervezni, hogy deformálódjon vagy szivárogjon elviselni ezt a nyomást. Sok konstrukció biztonsági elemként nyomásszellőztetőt tartalmaz, amely a kritikus küszöbérték túllépése esetén felszabadítja a nyomást, megakadályozva ezzel a robbanásveszélyes szakadást. Ennek a szellőzőnek a kialakítása egy kényes egyensúly, mivel normál üzemi nyomáson tömítettnek kell maradnia, de hiba esetén megbízhatóan nyitva kell lennie.
